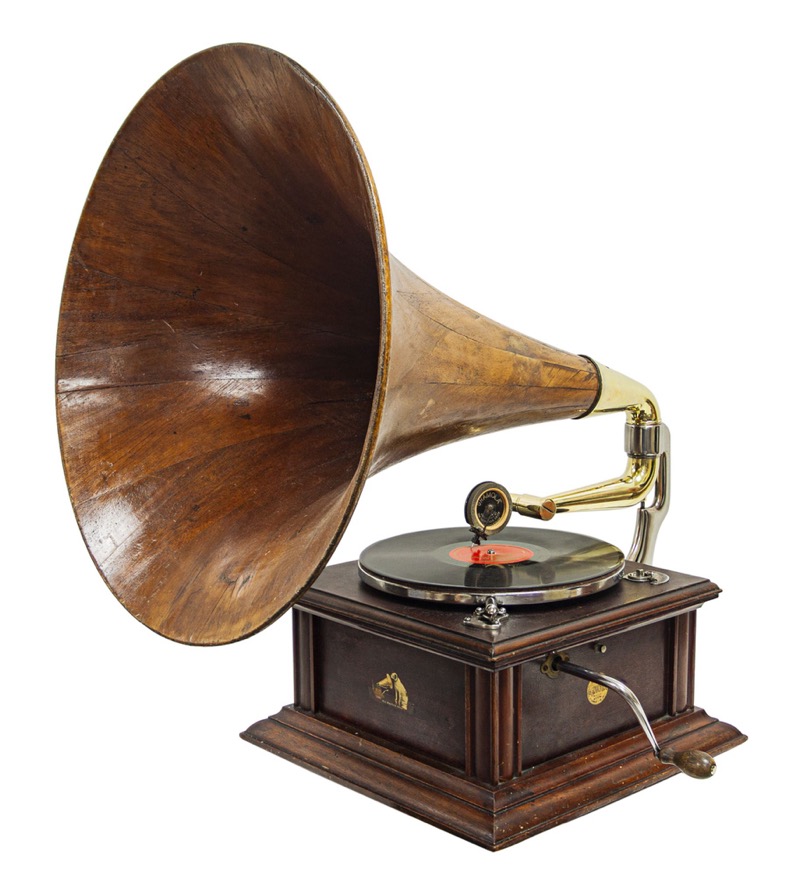

Граммофон (от греч. gramma — буква, запись и ponn — звук, голос) — аппарат для воспроизведения звука, записанного на граммофонную пластинку. Происходит от фонографа. Состоит из ящика с диском и пружинным механизмом для вращения пластинки, звуковой коробки («мембраны») с иглодержателем, в к-рый вставляется игла, тонарма (подвижной соединительной трубки) и рупора. При вращении грампластинки остриё иглы, двигаясь зигзагообразно по спиральной канавке с записью звука, передаёт диафрагме звуковой коробки свои колебания. Колебания диафрагмы (полой трубки постоянного сечения) через тонарм передаются рупору, излучающему звук.
Граммофон был изобретён в 1888 нем. инженером Э. Берлинером, работавшим в США. Вначале диск с помощью зубчатых передач приводился в движение рукой, хотя и при этом скорость вращения регулировалась спец. приспособлением. Позднее Берлинер и Э. Р. Джонсон применили в граммофоне пружинный механизм, скорость вращения стала более равномерной, и «плавание» воспроизводимых звуков уменьшилось. В ранних конструкциях граммофона тонарма не было и звуковая коробка непосредственно присоединялась к входному отверстию рупора, таким образом движение коробки по пластинке вызывало поворот рупора. Около 1912 появились первые менее громоздкие «безрупорные» граммофоны (с внутренним рупором). Они оформлялись в виде тумб-шкафчиков из различных ценных пород дерева.
Постепенно конструкция рупора совершенствовалась и качество звука повышалось. После 1925 рупор и звуковая коробка граммофона подверглись тщательным теоретич. исследованиям. Это позволило значительно улучшить передачу низких и высоких частот, уменьшить пики, вызываемые резонансом системы, добиться воспроизведения относительно большого диапазона частот (100–5000 гц). Были созданы портативные модели, выпускавшиеся в течение нескольких десятилетий (см. Патефон). Основные недостатки граммофона — низкое качество звучания, быстрый износ пластинки. Поиски путей преодоления этих недостатков привели к изобретению электропроигрывателя, электрофона.
Литература: Вильсон П., Вебб Г., Современные граммофоны…, пер. (с англ.), Л.-М., 1936; Волков-Ланнит Л. Ф., Искусство запечатленного звука. Очерки по истории граммофона, М., 1964, с. 28–40.
Н. С. Зильбербранд
Источник: Музыкальная энциклопедия, 1973—1982 гг.
